一、概述
　　圓盤給料機是一種容積計量的喂料設備，圓盤給料機廣泛適用于冶金、礦山、建材、煤炭、電力等行業的各種非粘性物料的喂送。
二、機構特點
PB型圓盤給料機為吊裝、密閉式。主要用于要求減少漏風或揚塵的系統，從而將環境污染減低。其結構主體是繞垂直軸旋轉的圓盤。圓盤中部有一位于接料倉下口而高度可調的下料套筒，物料從下料套筒和圓盤的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。喂料量可通過改變下料套筒和圓盤的間隙大小和卸料位置來調整。設有觀察窗口，可隨時觀測物料的喂送情況及設備的運行情況。
三、性能參數

圓盤規格 mm		φ400	φ600	φ800	φ1000	φ1300	φ1600	φ1800	φ2000
轉速上限		10	8	8	7.5	6.5	6	5	5
活動套筒至盤面高度 mm		30-85	50-130	60-165	80-220	100-275	120-340	40-385	160-440
物料粒度上限		15	25	30	40	50	60	70	80
喂料能力上限	25°	0.615	1.82	3.57	7.79	13	22.7	28	41.2
	30°	0.758	2.25	4.42	9.64	16.1	28.1	34.6	51
	35°	0.924	2.73	5.35	11.7	19.5	34.1	42	62
	40°	1.11	3.27	6.42	14	23.4	40.8	50.4	74.1
	45°	1.32	3.9	7.65	16.7	27.9	48.6	60	88.4
喂料能力下限	25°	0.45	1.63	2.83	6.18	10.3	16.9	18.3	32.7
	30°	0.35	1.28	2.2	4.8	8.0	13.1	17.4	25.4
	35°	0.28	1.02	1.77	3.85	6.4	10.3	13.8	20.3
	40°	0.23	0.83	1.44	3.14	5.21	8.55	11.3	16.6
	45°	0.19	0.69	1.18	2.59	4.29	7.03	9.26	13.6
常用功率KW		0.4	0.6	0.8	1.2	2.0	3.0	3.7	4.5
機械總速比I		92	115.54	115.54	123.8	143.1	158.1	192.2	192.2
配用螺旋閘門規格　mm		200×200	250×250	300×300	400×400	490×490	600×600	700×700	800×800

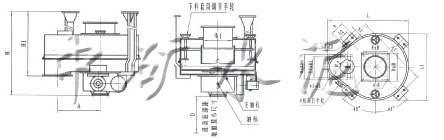

四、外形連接尺寸

規格	φ600	φ800	φ1000	φ1300	φ1600	φ1800	φ2000
φ	600	800	1000	1300	1600	1800	2000
φ1	250	300	400	500	600	700	800
φ2	200	250	350	440	520	580	650
H	1052	1152	1427	1737	1920	2075	2165
H1	880	925	1082	1250	1535	1595	1695
A	360	460	575	750	920	1035	1150
A1	780	1000	1210	1550	1880	2120	2360
B	336	400	496	610	720	830	930
B1	280	340	450	550	650	710	780
E	298	360	456	546	670	770	870
E1	250	310	405	500	600	660	730
L	855	1085	1350	1735	2115	2365	2620
L1	980	1089	1265	1516	1775	2030	2450
n-d	8-φ19	8-φ19	12-φ20	16-φ19	16-φ19	16-φ21	16-φ24
n1-d1	8-φ11	8-φ12	12-φ15	16-φ15	12-φ17	14-φ19	20-φ19
n2-d2	8-φ19	8-φ21	8-φ24	8-φ26	8-φ28	8-φ28	8-φ28
b	190	210	280	300	300	330	330
b1	90	100	130	140	150	150	150
b2	150	170	220	230	240	270	270
D	≮600	≮600	≮600	≮600	≮600	≮600	≮600
重量	346	638	778	1178	1664	2621	3120
